60B钢结构液压矫正机

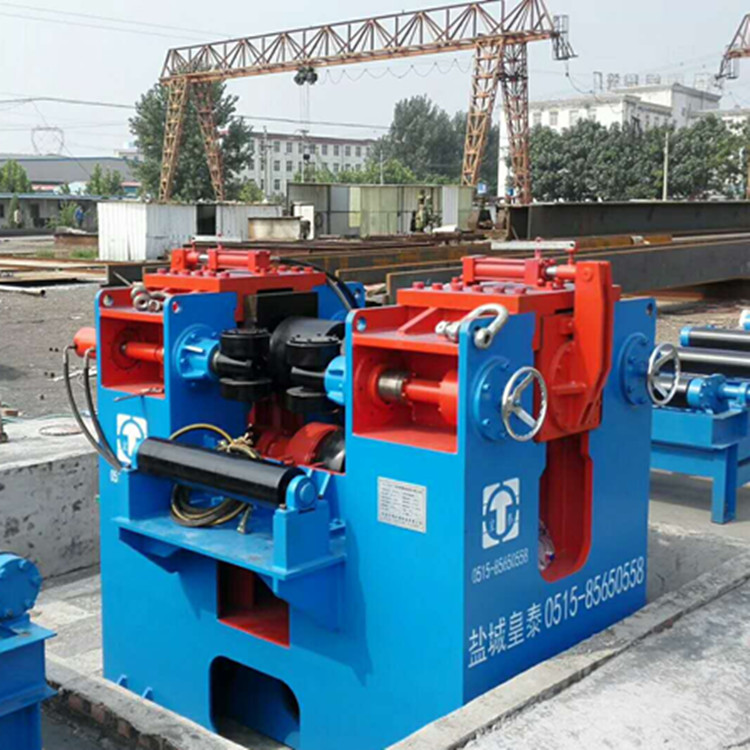

HTJZ-60（B）型H型钢翼缘液压矫正机
1) 技术参数
a. 翼板 厚度： 60mm
b. 翼板宽度： 180—800mm
c. 腹板厚度： ≤50mm
d. 腹板高度： 350-1500mm
e. 工件材质： Q235A 16Mn矫正厚度 不超过42mm
f. 工件厚度与宽度须符合下表的对应关系：单位：mm
g. 驱动电机： 18.5kw(22KW)
h. 输出扭矩： 34770N.m(48650N.m)
i. 工件运行线速度： 7.496m/min（6.371m/min）
j. 泵站驱动电机： 11kw（15kw）
k. 油泵排量： 25ml/r
l. 系统压力： 20Mpa(32Mpa)
2) 结构形式及主要配置
● 该设备由主电机，减速机，主动辊、矫正辊装置，主动辊升降油缸，腹板、翼板夹紧装置，主机架，机座，前后输送辊道，液压系统，电气系统等组成。该设备结构紧凑，强度大，刚性足。
● 液压泵站为外设独立系统，采用江苏产品。
● 主动轮采用锻压一体式制造，材质为35CrMo，硬度为HRC50-55。（35CrMo：强度、韧性、淬透性均高，用作大截面齿轮和重型传动轴，轧钢机人字齿轮、大电机轴、汽轮发电机主轴。40Cr：调质后有良好的综合力学性能，是应用广泛的调质钢，用于轴类零件及曲轴曲柄、汽车转向节、连杆、螺栓、齿轮等）
